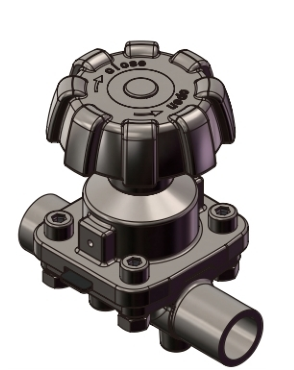

手動焊接隔膜閥(不銹鋼手輪）
適用于惰性、腐蝕性、液體和氣體介質
支持CIP/SIP
高溫滅菌
閥體和隔膜有多種材料選擇
密封調節器的無級最小流量調節
工作原理
隔膜閥常規狀態下為封閉狀態，此時膜片緊貼閥體的內腔，關閉著管道流體通向路徑。當隔膜閥需要清洗任務或
需要開啟任務時，通過手動旋轉手輪或驅動氣動控制執行裝置來帶動閥桿向上運動，球形膜片隨之向上彎曲，從
而使閥門行成導通狀態，則可實現清洗和開啟的目的。其中膜片把下部閥體內腔和上部閥蓋內腔隔開，使位于膜片
上部的閥桿、閥芯等零件不受介質的腐蝕，省去了填料密封結構，而且不會產生介質泄漏。優化的閥體設計，使清洗
液完全排泄，不會形成滯留現象。
技術參數
| 技術參數 | |||||
| 驅動方式 | 不銹鋼手輪，調節器和位置指示 | ||||
| 公稱尺寸 | DN10-DN50 | ||||
| 閥體配置 | 直通閥體、T型閥體、罐底閥體、多通道閥體 | ||||
| 閥體材質 | ASTM A351:CF3M | ASTM A182:F316L 904L 2205 2507 | |||
| ASTM B564:C276 C22 | GB/T 2965 TA2 TA10 | ||||
| 閥芯閥蓋 | ASTM A351 CF8 | ||||
| 連接方式 | 對焊、卡箍、法蘭連接 | ||||
| 工作壓力 | DN10-DN50 PN10bar AISI:145psi | ||||
| 工作溫度 | 取決于隔膜材料 | ||||
| 膜片材質 | 分體式EPDM+PTFE 溫度范圍-10-135℃ 蒸汽滅菌150℃不限時長 | ||||
| 復合式EPDM襯PTFE溫度范圍-10-100℃ 蒸汽滅菌135℃每次循環60min | |||||
| EPDM溫度范圍-10-100℃ 蒸汽滅菌135℃ 每次循環60min | |||||
| 接液內表面粗糙度 | |||||
