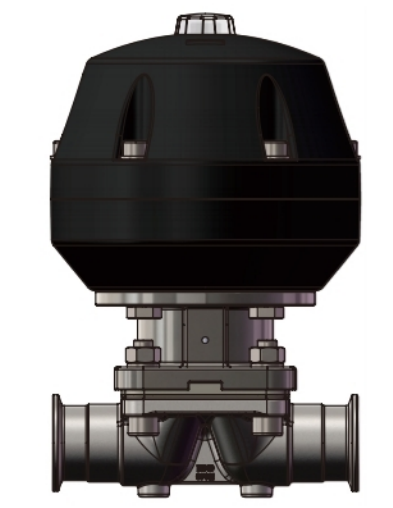

塑料氣動快裝隔膜閥
- 適用于惰性、腐蝕性、液體和氣體介質
- 支持CIP/SIP
- 高溫滅菌
- 閥體和隔膜有多種材料選擇
工作原理
隔膜閥常規狀態下為封閉狀態，此時膜片緊貼閥體的內腔，關閉著管道流體通向路徑。當隔膜閥需要清洗任務或
需要開啟任務時，通過手動旋轉手輪或驅動氣動控制執行裝置來帶動閥桿向上運動，球形膜片隨之向上彎曲，從
而使閥門行成導通狀態，則可實現清洗和開啟的目的。其中膜片把下部閥體內腔和上部閥蓋內腔隔開，使位于膜片
上部的閥桿、閥芯等零件不受介質的腐蝕，省去了填料密封結構，而且不會產生介質泄漏。優化的閥體設計，使清洗
液完全排泄，不會形成滯留現象。

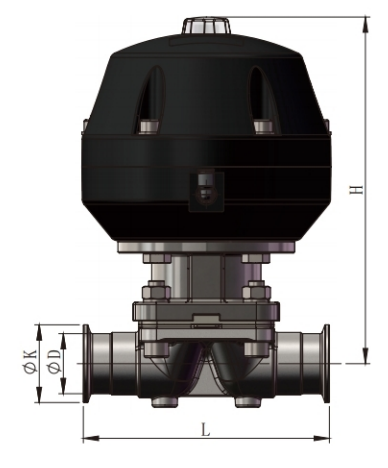

技術參數
| SIZE | D*K | D*K | ||||||||
| DN | NPS | DIN11850-1 | DIN11850-2 | ISO2037/ISO1127 BS4825 | 3A/ASME-BPE | L | H | GB/T12459 | L | H |
| DN15 | 0.75" | 18*34 | 19*34 | 19.05*25 | 19.05*25 | 108 | 172 | 18*50.5 | 108 | 172 |
| DN20 | / | 22*34 | 23*34 | 21.6*50.5 | / | 108 | 172 | 25*50.5 | 127 | 179 |
| DN25 | 1.0" | 28*50.5 | 29*50.5 | 25.4*50.5 | 25.4*50.5 | 127 | 179 | 32*50.5 | 146 | 225 |
| DN32 | 1.25" | 34*50.5 | 35*50.5 | 31.8*50.5 | / | 146 | 225 | 38*50.5 | 160 | 225 |
| DN40 | 1.5" | 40*50.5 | 41*50.5 | 38.1*50.5 | 38.1*50.5 | 160 | 225 | 45*64 | 160 | 241 |
| DN50 | 2" | 52*64 | 53*64 | 50.8*64 | 50.8*64 | 190 | 241 | 57*64 | 190 | 241 |
| DN65 | 2.5" | 70*91 | 70*91 | 63.5*77.5 | 63.5*77.5 | 216 | 241 | 76*91 | 216 | 333.5 |
| DN80 | 3" | / | / | 76.2*91 | 76.2*91 | 216 | 333.5 | / | / | / |
| DN80max | 3.5" | 85*106 | 85*106 | 88.9*106 | / | 252 | 341.5 | 89*106 | 290 | 341.5 |
| DN100 | 4" | 104*119 | 104*119 | 101.6*119 | 101.6*119 | 350 | 392 | 108*119 | 350 | 392 |
| / | / | DN | DN | NPS | NPS | / | / | DN | / | / |
