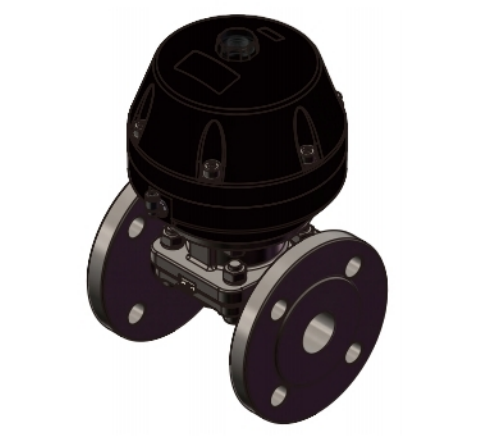

氣動法蘭隔膜閥
- 適用于惰性、腐蝕性、液體和氣體介質
- 閥體和隔膜有多種材料和設計
- 支持CIP/SIP
工作原理
隔膜閥常規狀態下為封閉狀態，此時膜片緊貼閥體的內腔，關閉著管道流體通向路徑。當隔膜閥需要清洗任務或
需要開啟任務時，通過手動旋轉手輪或驅動氣動控制執行裝置來帶動閥桿向上運動，球形膜片隨之向上彎曲，從
而使閥門行成導通狀態，則可實現清洗和開啟的目的。其中膜片把下部閥體內腔和上部閥蓋內腔隔開，使位于膜片
上部的閥桿、閥芯等零件不受介質的腐蝕，省去了填料密封結構，而且不會產生介質泄漏。優化的閥體設計，使清洗
液完全排泄，不會形成滯留現象。

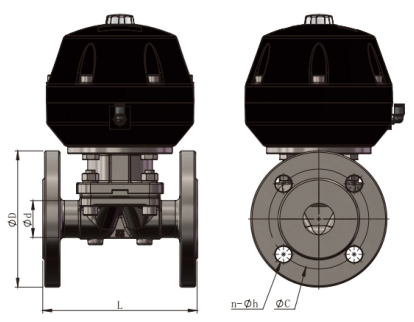

技術參數
| SIZE | D | C | n-h | SMS/ISO/3A/BPE | L | ||
| d | |||||||
| DN15 | 3/4" | 95 | 65 | 4-14 | 19.05 | 130 | |
| DN25 | 1" | 115 | 85 | 4-14 | 25.4 | 140 | |
| DN32 | 1 1/4" | 140 | 100 | 4-18 | 31.8 | 170 | |
| DN40 | 1 1/2" | 150 | 110 | 4-18 | 38.1 | 170 | |
| DN50 | 2" | 165 | 125 | 4-18 | 50.8 | 190 | |
| DN65 | 2 1/2" | 185 | 145 | 8-18 | 63.5 | 254 | |
| DN80 | 3" | 185 | 145 | 8-18 | 76.2 | 254 | |
| DN80max | 3 1/2" | 200 | 160 | 8-18 | 88.9 | 290 | |
| DN100 | 4" | 220 | 180 | 8-18 | 101.6 | 350 | |
