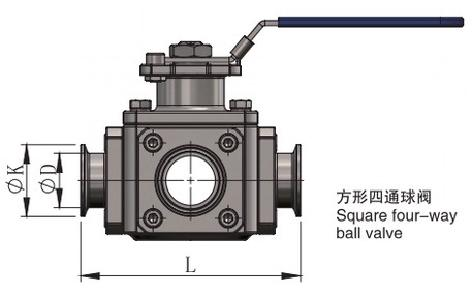

SIZE

K*D

L

     DIN11850-1

   DIN11850-2

    ISO/SMS

        3A/BPE

DN15

      1/2"

34*18

34*19

25*19.05

25*19.05

158

DN20

3/4"

34*22

34*23

50.5*21.3

/

169

DN25

1"

50.5*28

50.5*29

50.5*25.4

50.5*25.4

185

DN32

1 1/4"

50.5*34

50.5*35

50.5*31.8

/

195

DN40

1 1/2"

50.5*40

50.5*41

50.5*38.1

50.5*38.1

232

DN50

2"

64*52

64*53

64*50.8

64*50.8

253

DN65

2 1/2"

91*70

91*70

77.5*63.5

77.5*63.5

270

DN80

3"

 /

/

91*76.2

91*76.2

270

     DN80max

3.5"

106*85

106*85

106*88.9

/

     292.2

DN100

4"

119*104

119*104

119*101.6

101.6*119

320

   技術參數(shù)

          驅動方式

    鈑金手柄、鋁制氣動執(zhí)行器(單作用、雙作用)、電動執(zhí)行器

公稱尺寸

    DN15-DN100

閥體配置

    方形四通閥體

接液材質

    SS/HC/Ti

非接液材質

    ASTM   304

連接方式

    對焊、卡箍、法蘭

工作壓力

    DN15-DN100    PN10bar

工作溫度

    按密封圈材料性能

外表面粗糙度:Ra≤0.8 μm以及≤0.4 μm

接液內表面粗糙度:≤Ra0.6μm ≤Ra0.25μm
