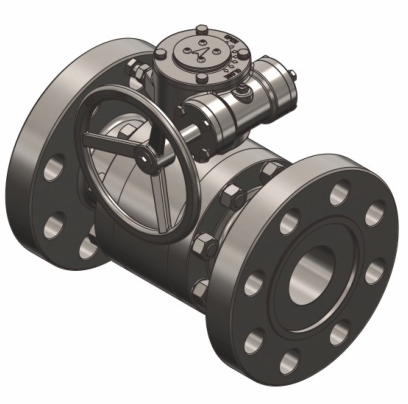

高壓球閥適用于Class150~2500LB, 工作溫度-28~300℃的石油、 化工、火力電站等各種工況的管路上，其安全、耐惡劣環境性等的設計均已進行特殊考慮，適用介質為：水、蒸汽、油品、硝酸、 醋酸、尿素等腐蝕性和強氧化性介質。
操作方式有：手動、氣動、電動、液動和氣液聯動等。
1.高壓球閥中腔停滯的壓力異常超過彈簧的預緊力時，閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復位。
2.當萬一發生火災或由于異常升溫使閥座密封圈燒損或軟化時，在彈簧和介質壓力作用下，使支撐圈球面部位和球體形
成金屬對金屬接觸，達到暫時密封作用，阻止了火災進一步擴大，符合API6FA 的規定。
3.高壓球閥的填料壓蓋部位密封采用PTFR 填料和0形密封圈雙重密封圈，特別適用于氣體介質，填料裝在填料盤內，
可隨時采用摩擦系統低的新型SF 型自潤滑滑動軸襯，減低操作力矩。
4.采用ISO5211 標準的平臺設計，無需連接支架和軸套，使執行器安裝變簡單。
5. 2000PSI 三片式球閥采用ISO5211 標準的平臺設計，無需連接支架和軸套，使執行器安裝變簡單，連接方式有承插焊，螺紋，對焊，法蘭等。
|
序號 |
名 稱 |
材 質 |
|
1 |
閥體 |
SS/HC/Ti |
|
2 |
閥蓋 |
SS/HC/Ti |
|
3 |
球芯 |
SS/HC/Ti |
|
4 |
閥體密封件 |
PTFE |
|
5 |
聞桿 |
SS/HC/Ti |
|
6 |
手柄 |
304 |
|
7 |
閥蓋密封件 |
PTFE |
|
8 |
V型填料 |
PTFE |
|
9 |
壓蓋 |
SS/HC/Ti |
|
10 |
壓釘 |
304 |
|
11 |
內六角螺釘 |
304 |
注：不同的工況，各零部件的使用材料可能不同，具體以實物為準。
|
技術參數: |
|
|
驅動方式 |
不銹鋼手柄、鋁制氣動執行器(單作用、雙作用)、電動執行器 |
|
公稱尺寸 |
DN15-DN100 |
|
閥體配置 |
法蘭閥體 |
|
接液材質 |
SS/HC/Ti |
|
非接液材質 |
SS |
|
連接方式 |
法蘭 |
|
工作壓力 |
DN10-DN100 PN40~PN160 bar |
|
工作溫度 |
按密封圈材料性能 |
|
接液內表面粗糙度:≤Ra0.6μm ≤Ra0.25μm |
|
|
外表面粗糙度:Ra≤0.8μm以及≤0.4μm |
|
