制藥工業、壓力容器等及其他化工設備、海水處理裝置，海水熱交換器，造紙工業設備，硫酸、硝酸設備等。
食品：食品設備、醬油罐，料酒，鹽罐，設備和敷料。
適用于處理粘性或有顆粒物的流體輸送是一款衛生級、自動型或手動型操作的球閥，采用標準的機械拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。
防脫出閥桿設計，保證最大程度的安全。
1.閥桿密封填料加厚多層V 型堆疊設計帶可調自補償裝置。
2.密封點設置在閥蓋螺紋前端，介質不會滯留在閥蓋連接螺紋間隙內。
3.所有接液面密封材料采用增強型PTFE符合FDA177.1550 以及GMP 要求。
4.支持CIP在線清洗以及SIP 高溫滅菌。
|

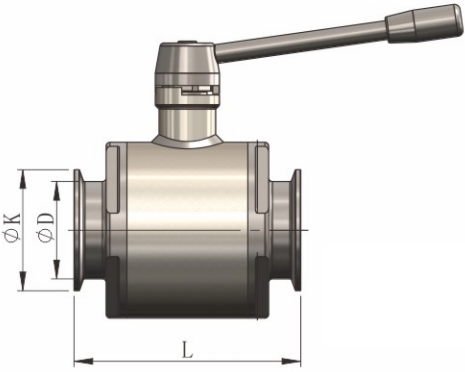

SIZE |
K*D |
L |

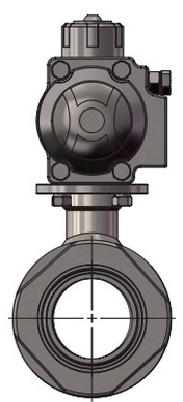

氣動頭規格 |
|||||
|
DIN 11850-1 |
DIN 11850-2 |
ISO 2037/ISO 1127 BS4825 |
3A/ASME-BPE |
單作用 |
雙作用 |
|||
|
DN10 |
0.5" |
34*12 |
34*13 |
25*12.7 |
25*12.7 |
93 |
NM50S |
NM50D |
|
DN15 |
0.75” |
34*18 |
34*19 |
25*19.05 |
25*19.05 |
103 |
NM50S |
NM50D |
|
DN20 |
/ |
34*22 |
34*23 |
50.5*19.05 |
50.5*19.05 |
103 |
NM50S |
NM50D |
|
DN25 |
1" |
50.5*28 |
50.5*29 |
50.5*25.4 |
50.5*25.4 |
110 |
NM65S |
NM50D |
|
DN32 |
1.25° |
50.5*34 |
50.5*35 |
50.5*31.8 |
/ |
120 |
NM75S |
NM65D |
|
DN40 |
1.5" |
50.5*40 |
50.5*41 |
50.5*38.1 |
50.5*38.1 |
129 |
NM75S |
NM65D |
|
DN50 |
2" |
64*52 |
64*53 |
64*50.8 |
64*50.8 |
145 |
NM85S |
NM75D |
|
DN65 |
2.5" |
91*70 |
91*70 |
77.5*63.5 |
77.5*63.5 |
170 |
NM95S |
NM85D |
|
DN80 |
3" |
/ |
/ |
91*76.2 |
91*76.2 |
183 |
NM95S |
NM85D |
|
DN80Max |
3.5" |
106*85 |
106*85 |
106*88.9 |
/ |
200 |
NM95S |
NM85D |
|
DN100 |
4" |
119*104 |
119*104 |
119*101.6 |
119*101.6 |
240 |
NM110S |
NM95D |
|
DN125 |
5" |
155*129 |
155*129 |
145*133 |
/ |
318 |
NM110S |
NM95D |
|
DN150 |
6" |
183*154 |
183*154 |
183*159 |
166.8*152.4 |
393 |
NM110S |
NM95D |
|
DN |
NPS |
DN |
DN |
NPS |
NPS |
/ |
/ |
/ |
|
技術參數 |
|
|
驅動方式 |
不銹鋼手柄、鋁制氣動執行器(單作用、雙作用)、電動執行器 |
|
公稱尺寸 |
DN10-DN100 |
|
閥體配置 |
手動閥體、氣動閥體manual body,pneumatic body |
|
接液材質 |
SS/HC |
|
非接液材質 |
SS |
|
連接方式 |
對焊、卡箍、法蘭、螺紋等 |
|
工作壓力 |
DN10-DN100 PN10bar |
|
工作溫度 |
按密封圈材料性能Dependent on sealmaterials |
|
接液內表面粗糙度:≤Ra0.6μm≤Ra0.25μm |
|
|
外表面粗糙度:Ra≤0.8 μm以及≤0.4μm |
|
