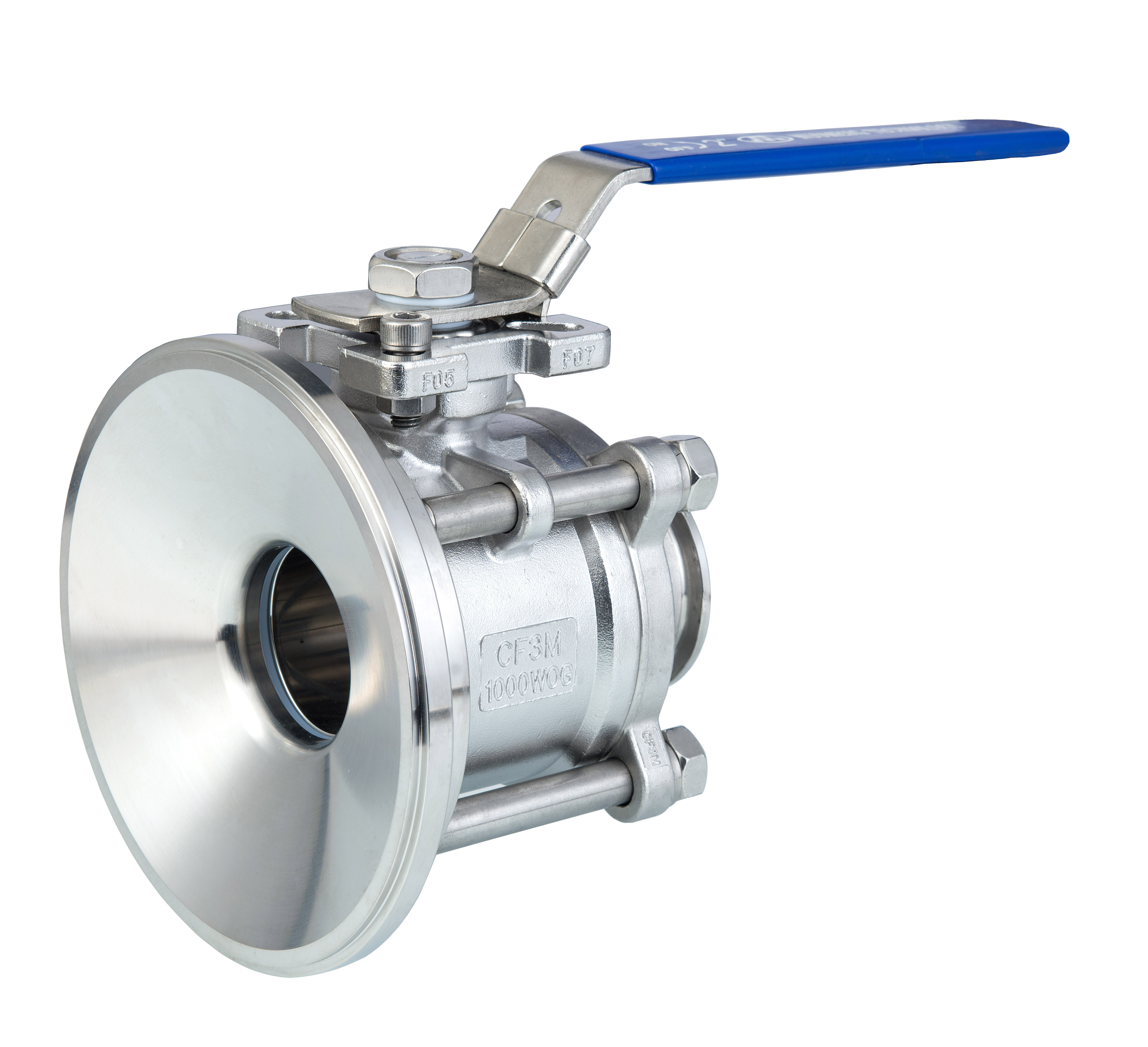

該類型球閥系列是一款衛生型的用于物料傳送控制的閥門。廣泛應用于食品、
飲料加工、以及制藥和化學工業領域。
通過90°旋轉手柄，帶動有貫通腔的精確制造的球體，以便開啟或關閉閥門，
從而實現控制介質流量。
1.閥桿防飛出設計
2.閥體與閥蓋連接帶定位臺階設計
3.全流通
4.無滯留設計
5.閥桿密封填料自補償裝置
6.掛鎖裝置

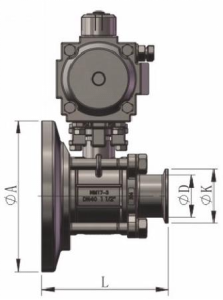

SIZE
K*D
A
L
氣動頭規格
DN
NSP
DIN
11850-1
DIN
11850-2
ISO 2037/ISO
1127 BS4825
3A/ASME-BPE
單作用
雙作用
DN10
0.5”
34*12
34*13
25*12.7
25*12.7
90
85
NM50S
NM50D
DN15
0.75'
34*18
34*19
25*19.05
25*19.05
90
92
UME0S
NM50D
DN20
/
34*22
34*23
50.5*21.3
/
90
92
NM50S
NM50D
DN25
1.0"
50.5*28
50.5*29
50.5*25.4
50.5*25.4
120
103
NM65S
NM50D
DN32
1.25
50.5*34
50.5*35
50.5*31.8
/
130
110
NM75S
NM65D
DN40
1.5"
50.5*40
50.5*41
50.5*38.1
50.5*38.1
140
117
NM75S
NM65D
DN50
2"
64*52
64*53
64*50.8
64*50.8
150
132
NM85S
NM75D
DN65
2.5"
91*70
91*70
77.5*63.5
77.5*63.5
180
151
NM95S
NM85D
DN80
3"
/
/
91*76.2
91*76.2
180
159
NM95S
NM85D
DN80max
3.5”
106*85
106*85
106*88.9
/
210
177
NM95S
NM85C
DN100
4"
119*104
119*104
119*101.6
119*101.6
240
207
NM110S
NM95D
|
技術參數 |
|
|
驅動方式 |
手柄、自動復位手柄、渦輪、鋁制氣動執行器(單作用、雙作用)、電動執行器 |
|
公稱尺寸 |
DN10-DN100 1/2"-4" |
|
閥體配置 |
直通閥體、罐底閥體、V型調節閥 |
|
接液材質 |
ASTM A351:CF8/CF3M/2205 (304/316L/2205) |
|
非接液材質 |
ASTM SS304/CF8 |
|
連接方式 |
對焊、卡箍、法蘭、內絲等 |
|
工作壓力 |
PN16bar |
|
工作溫度 |
按密封圈材料性能 |
|
密封材質 |
常溫PTFE密封圈0~+110℃ |
|
中溫TFM1600 密封圈-60~+150℃ |
|
|
高溫POB密封圈-10~+210℃ |
|
|
接液內表面粗糙度:Ra≤0.8μm Ra≤0.4μm Ra≤0.25μm |
|
|
氣動選配附件 |
手輪離合器(僅適用鋁制氣動執行器可選) |
|
選配附件回信器 |
APL210N: IP67 2-NPT1/2" |
|
VLS1000:Exd Ⅱ BT6 防爆 IP67 2-NPT3/4” |
|
|
VLS1000S:Exd Ⅱ CT6 防爆 IP67 2-NPT3/4" |
|
|
VLS1121:Exia Ⅱ CT6 本安防爆 IP67 2-NPT3/4" |
|
|
VLS1221:Exia Ⅱ CT6 配 P&F IP67 DC 8V 本安防爆 2-NPT3/4" |
|
|
選配附件、電磁閥 |
電磁閥+過濾閥（塑料氣管、PU氣管) AC220VAC110VAC380 |
|
防爆電磁閥+過濾減壓閥(卡套氣管接頭+不銹鋼氣管) DC12V DC24V |
|
|
ASCO防爆電磁閥+過濾減壓閥(卡套氣管接頭+不銹鋼氣管) DC12V DC24V |
|
|
選配附件：NM500 智能閥門定位器：設定輸入信號：4-20mA 模擬輸出信號：4-20mA DC 24V |
|
|
選配附件：NM600 智能閥門定位器：設定輸入信號：4-20mA 模擬輸出信號：4-20mA DC 24V 防爆等級：Ex ia IIC T4/T6 Ga |
|
