廣泛應用于制藥工程、生物工程、半導體工程、等反應釜投料口控制。
適用于處理粘性或有顆粒物的流體輸送。
快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。具有結構緊湊、拆裝方便等優點。
帶循環清洗排泄口，閥門內腔可接入CIP 在線清洗以及SIP高溫滅菌。
1.防脫出閥桿設計，保證最大程度的安全。
2.閥桿密封填料加厚多層V 型堆疊設計帶可調自補償裝置。
3.可按工況要求選配防靜電閥桿
4. 3A/ISO 潔凈卡箍式，卡箍增強設計
5.閥體結構無殘留設計
自排凈潔凈接觸液面
6.配置帶手柄的防塵蓋，在投料操作完成后可快速封蓋閥門投料口防異物落入反應釜。
7.配置手動渦輪大幅減小閥門操作扭矩。
8.配置防爆回信器，根據現場環境可適配隔爆或本安防爆。
9.所有接液面密封材料采用增強型PTFE符合FDA177.1550以及GMP要求。
10.支持CIP在線清洗以及SIP高溫滅菌。
|

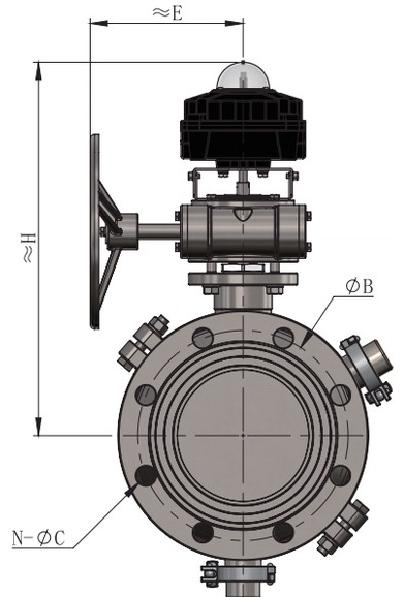

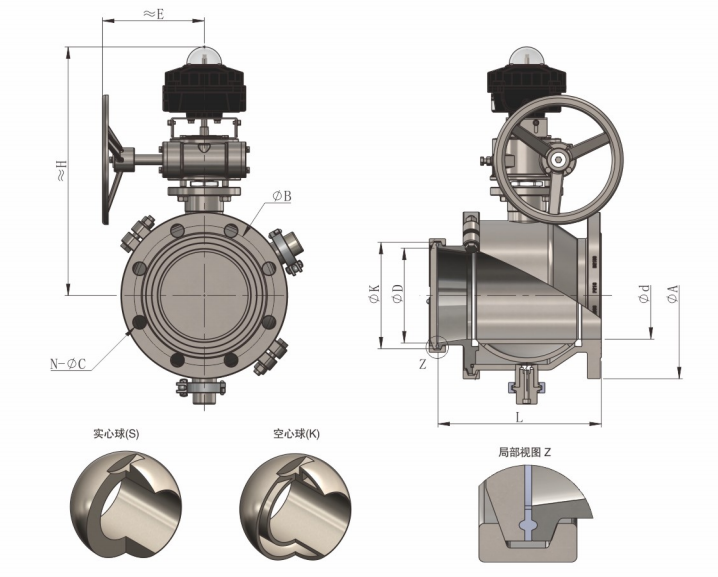

公稱通徑 |
公稱壓力PN10 |
公 稱 壓 力 P N 1 6 |
L |
H |
E |
d |
K*D |
||||||
|
A |
B |
N-OC |
A |
B |
N-oC |
DIN1850 |
ISO |
3A/BPE |
|||||
|
DN80 |
/ |
/ |
/ |
200 |
160 |
8-18 |
168 |
360 |
132 |
80 |
106*81 |
106*85 |
106*72.9 |
|
DN100 |
/ |
/ |
/ |
220 |
180 |
8-18 |
195 |
374 |
132 |
100 |
119*100 |
119*97.4 |
119*97.4 |
|
DN150*100*150 |
/ |
/ |
/ |
220 |
180 |
8-18 |
186 |
331 |
132 |
100 |
183*150 |
183*163 |
166.8*146.8 |
|
DN125 |
/ |
/ |
/ |
250 |
210 |
8-18 |
220 |
393 |
132 |
125 |
155*125 |
155*123 |
/ |
|
DN150*125*150 |
/ |
/ |
/ |
250 |
210 |
8-18 |
220 |
393 |
132 |
125 |
183*150 |
166.8*146.8 |
166.8*146.8 |
|
DN150 |
/ |
/ |
/ |
285 |
240 |
8-22 |
254 |
426 |
175 |
150 |
183*150 |
166.8*146.8 |
166.8*146.8 |
|
DN200*150*150 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
254 |
||||||
|
DN250*150*150 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
254 |
||||||
|
DN300*150*150 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
254 |
||||||
|
DN200*150*200 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
254 |
426 |
175 |
150 |
233.5*200 |
233.5*213.8 |
233.5*213.8 |
|
DN250*150*200 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
254 |
||||||
|
DN300*150*200 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
254 |
||||||
|
DN200 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
330 |
472 |
175 |
200 |
|||
|
DN250*200*200 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
312 |
||||||
|
DN300*200*200 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
312 |
||||||
|
技術參數 |
|
|
驅動方式 |
渦輪手柄、鋁制氣動執行器(單作用、雙作用)、電動執行器 |
|
公稱尺寸 |
DN80-DN300 |
|
閥體配置 |
投料閥體 |
|
接液材質 |
SS/HC/Ti |
|
非接液材質 |
SS |
|
連接方式 |
法蘭+快裝 |
|
工作壓力 |
DN80-DN300 PN16bar~PN63bar |
|
工作溫度 |
按密封圈材料性能 |
|
接液內表面粗糙度:≤Ra0.6μm≤Ra0.25μm |
|
|
外表面粗糙度:Ra≤0.8 μm以及≤0.4μm |
|
