適用行業：空氣分離設備、液化天然氣儲存與運輸及航空、石化產品和醫藥行業。
低溫球閥，液氮不銹鋼球閥，液氮低溫球閥，是指主要用于乙烯，液化天然氣裝置，天然氣LPG LNG儲罐，接受基地及衛星站，空分設備
石油化工尾氣分離設備，液氧，液氮，液氬、二氧化碳低溫貯槽及槽車、變壓吸附制氧等裝置上，用來對低溫介質進行開啟和關閉的閥門。
1.手動承壓的材料能承受介質溫度的變化而引起的膨脹、收縮、密封部位的結構在溫度變化時不會產生的變形。
用于-100℃以下工況時，閥門零件在精加工前應進行深冷處理，即將零件浸放在液氮箱中進行冷卻，
當零件溫度達到-192℃時，開始保溫1-2h，然后取出箱外自然處理到常溫，重溫循環2次。
2.閥蓋采用長勁結構，其目的保護填料函的功能，使填料函處于離低溫較遠的位置，保證填料的密封效果，同時還可以纏繞保冷材料，防止冷能損失。
長頸的頸長可根據使用溫度和保冷材料的厚度來選擇不同的長度。當填料密封效果降低時，可以從填料函中間加入潤滑脂形成油封層，降低填料函的壓差，提高密封性能。
3.使用溫度低于-100℃時，閥桿材料經過鍍鉻或氮化處理，提高閥桿表面硬度，提高填料密封的可靠性。
4.低溫球閥具有防止異常升壓結構，由于低溫閥門介質氣化后，其體積急劇膨脹，壓力會異常升高，
當閥門中腔壓力升高時，閥門中腔和管道連通，或在閥門端安置泄壓閥，保證閥門安全使用。
5.低溫球閥用的墊片具有在常溫下、低溫狀態及溫度變化下能可靠密封性和復原性。
|

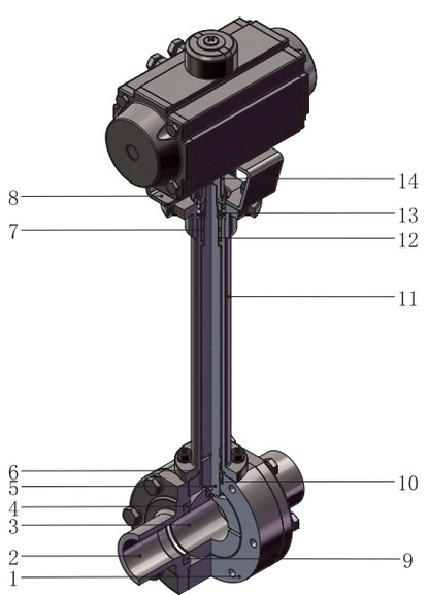

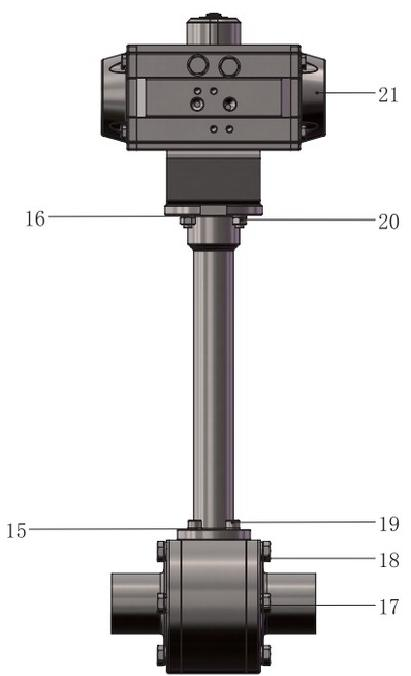

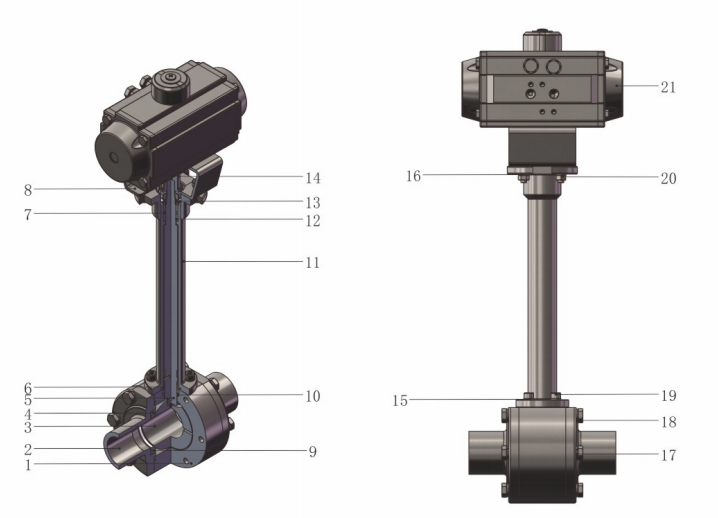

序號 |
名 稱 |
材 質 |
|
1 |
閥體 |
SS/HC/T |
|
2 |
閥蓋 |
SS/HC/Ti |
|
3 |
球芯 |
SS/HC/Ti |
|
4 |
閥體密封件 |
PTFE |
|
5 |
連接軸 |
SS/HC/Ti |
|
6 |
襯套 |
PTFE |
|
7 |
壓圈 |
304 |
|
8 |
支架 |
304 |
|
9 |
閥蓋密封件 |
PTFE |
|
10 |
V型填料 |
PTFE |
|
11 |
加長支架 |
SS/HC/Ti |
|
序號 |
名 稱 |
材 質 |
|
12 |
V型填料 |
PTFE |
|
13 |
蝶形彈簧 |
301 |
|
14 |
連接套 |
304 |
|
15 |
彈墊 |
304 |
|
16 |
彈墊 |
304 |
|
17 |
彈墊 |
304 |
|
18 |
外六角螺釘 |
304 |
|
19 |
內六角螺釘 |
304 |
|
20 |
螺母 |
304 |
|
21 |
氣動頭 |
304 |
注：不同的工況，各零部件的使用材料可能不同，具體以實物為準。
|
技術參數: |
|
|
驅動方式 |
不銹鋼手柄、渦輪手柄、鋁制氣動執行器(單作用、雙作用)、電動執行器 |
|
公稱尺寸 |
DN15-DN80 |
|
閥體配置 |
三段式鍛鋼閥體 |
|
接液材質 |
SS/HC |
|
非接液材質 |
304 |
|
連接方式 |
對焊、法蘭 |
|
公稱壓力 |
PN1.6~6.4MPa |
|
適用溫度 |
-196℃~+120℃ |
|
密封圈材質 |
CPT FE密封圈- 196℃~+120℃ |
|
PCTFE密封圈-196℃~+125℃ |
|
|
外表面粗糙度:Ra≤0.8μm以及≤0.4μm |
|
|
接液內表面粗糙度:≤Ra0.6μm以及≤Ra0.25μm |
|
