應用：

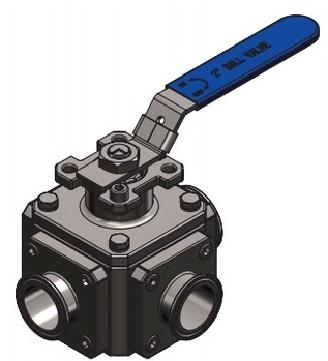

三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。
L 三通球閥型只能連接相互正交的兩條通道，不能同時保持第三條管道的相互連通，只起分配
作用。三通球閥在管路中主要用來做切斷、分配和改變介質的流動方向。
工作原理：
三通球閥的工作原理是靠旋轉閥芯來使閥門開啟或關閉。
|

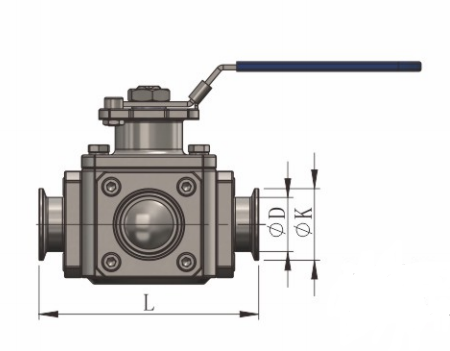

SIZE |
K*d |
L |
||||
|
DIN11850-1 |
DIN11850-2 |
ISO/SMS |
3A/BPE |
|||
|
DN10 |
1/2" |
34*12 |
34*13 |
25*12.7 |
25*12.7 |
158 |
|
DN15 |
3/4" |
34*18 |
34*19 |
25*19.05 |
25*19.05 |
169 |
|
DN25 |
1" |
50.5*28 |
50.5*29 |
50.5*25.4 |
50.5*25.4 |
185 |
|
DN32 |
11/4 |
50.5*34 |
50.5*35 |
50.5*31.8 |
/ |
195 |
|
DN40 |
11/2" |
50.5*40 |
50.5*41 |
50.5*38.1 |
50.5*38.1 |
232 |
|
DN50 |
2" |
64*52 |
64*53 |
64*50.8 |
64*50.8 |
253 |
|
DN65 |
21/2" |
91*70 |
91*70 |
77.5*63.5 |
77.5*63.5 |
270 |
|
DN80 |
3" |
/ |
/ |
91*76.2 |
91*76.2 |
270 |
|
DN80max |
3.5" |
106*85 |
106*85 |
106*88.9 |
/ |
292.2 |
|
DN100 |
4" |
119*104 |
119*104 |
119*101.6 |
101.6*119 |
320 |
|
技術參數 |
|
|
驅動方式 |
鈑金手柄、鋁制氣動執行器(單作用、雙作用)、電動執行器 |
|
公稱尺寸 |
DN15-DN100 |
|
閥體配置 |
方形四通閥體 |
|
接液材質 |
SS/HC/Ti |
|
非接液材質 |
ASTM 304 |
|
連接方式 |
對焊、卡箍、法蘭 |
|
工作壓力 |
DN15-DN100 PN10bar |
|
工作溫度 |
按密封圈材料性能 |
|
外表面粗糙度:Ra≤0.8 μm以及≤0.4 μm |
|
|
接液內表面粗糙度:≤Ra0.6μm ≤Ra0.25μm |
|
