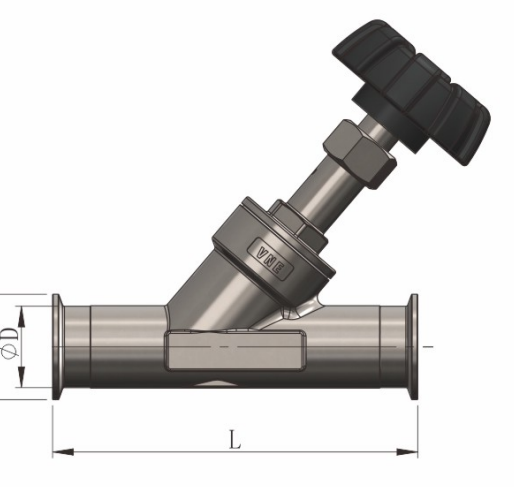

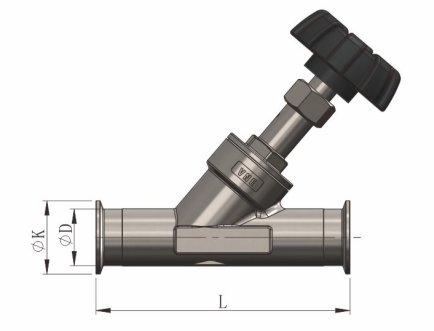

手動快裝角座閥
角閥應用：啤酒飲料等灌裝設備、印刷紡織、氣體工業、制藥及醫療設備、化工行業、高溫滅菌/發泡機械、水處理等。
特點
標準設計：
單作用（氣動頭通常為一個孔）；根據彈簧復位達到開啟和關閉的作用，分為常開型與常閉型。
雙作用（氣動頭通常為兩個孔）；給氣控制其開關（根據客戶要求，還可以選雙作用加彈簧復位控制更精準）
氣動角座閥按管道安裝類別可分為：焊接式連接、快裝式連接、螺紋式連接和法蘭連接
氣動角座閥按執行器種類分為：塑料執行器角座閥，不銹鋼執行器角座閥
技術參數
| SIZE | D*K | D*K | ||||||
| DN | NPS | DIN11850-1 | DIN11850-2 | ISO2037/ISO1127 BS4825 | 3A/ASME-BPE | L | GB/T12459 | L |
| DN6 | 0.25" | 8*34 | 8*34 | 6.35*25 | 6.35*25 | 100 | / | / |
| DN8 | 0.375" | 10*34 | 10*34 | 9.53*25 | 9.53*25 | 100 | / | / |
| DN10 | 0.5" | 12*34 | 13*34 | 12.7*25 | 12.7*25 | 100 | 12*25 | 100 |
| DN15 | 0.75" | 18*34 | 19*34 | 19.05*25 | 19.05*25 | 120 | 18*50.5 | 120 |
| DN15Max | 0.75" | 18*50.5 | 19*50.5 | 19.05*50.5 | 19.05*50.5 | 120 | 18*50.5 | 120 |
| DN20 | / | 22*34 | 23*34 | 21.3*50.5 | / | 120 | 25*50.5 | 140 |
| DN25 | 1.0" | 28*50.5 | 29*50.5 | 25.4*50.5 | 25.4*50.5 | 140 | 32*50.5 | 160 |
| DN32 | 1.25" | 34*50.5 | 35*50.5 | 31.8*50.5 | / | 160 | 38*50.5 | 175 |
| DN40 | 1.5" | 40*50.5 | 41*50.5 | 38.1*50.5 | 38.1*50.5 | 175 | 45*64 | 190 |
| DN50 | 2" | 52*64 | 53*64 | 50.8*64 | 50.8*64 | 210 | 57*64 | 210 |
| DN65 | 2.5" | 70*91 | 70*91 | 63.5*77.5 | 63.5*77.5 | 210 | 76*91 | 230 |
| DN80 | 3" | / | / | 76.2*91 | 76.2*91 | 230 | / | / |
| DN80Max | 3.5" | 85*106 | 85*106 | 88.9*106 | / | 249 | 89*106 | 249 |
| DN100 | 4" | 104*119 | 104*119 | 101.6*119 | 101.6*119 | 260 | 108*119 | 260 |
| / | / | DN | DN | NPS | NPS | / | DN | / |
