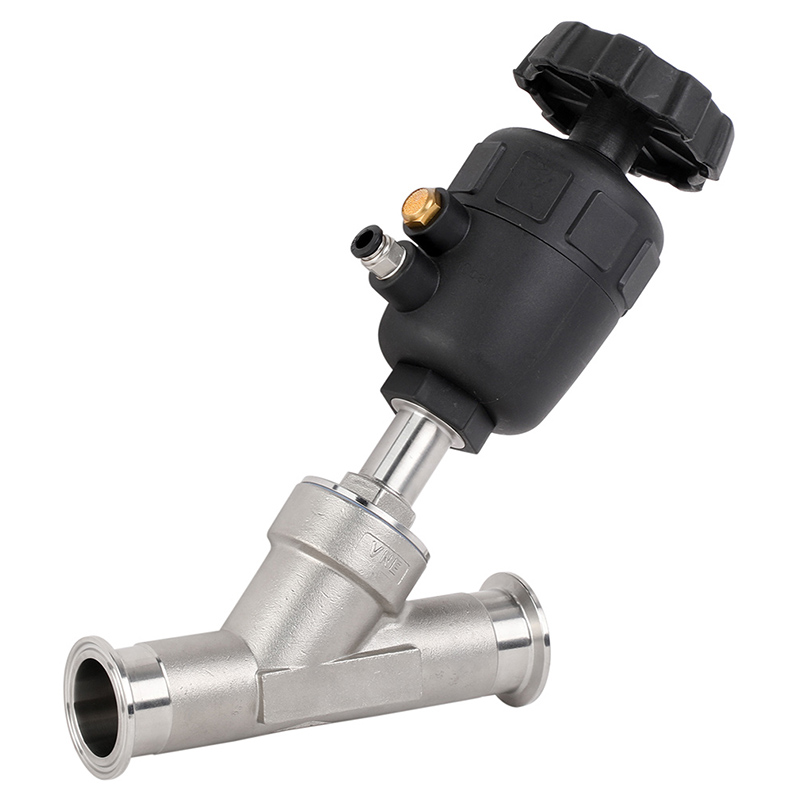

塑料氣動快裝角座閥
角閥應用：啤酒飲料等灌裝設備、印刷紡織、氣體工業、制藥及醫療設備、化工行業高溫滅菌/發泡機械、水處理等。
先進的氣動執行器，工程塑料外殼，低摩擦黃銅鍍鎳活塞，內部動元件自潤滑，免維護可360°轉動。與電磁閥連接為NAMUR接口，分常閉、常開、雙作用型。
特點
特點：
1.具有閥門開或關位置顯示
2.外部氣動先導，可增加使用壽命，免維護
3.溢流口與滑塊間有自調節密封壓蓋，可提高密封性能
4.閥體角座結構，可實現大流量（特別是與普通截止閥相比較），結構緊湊響應快

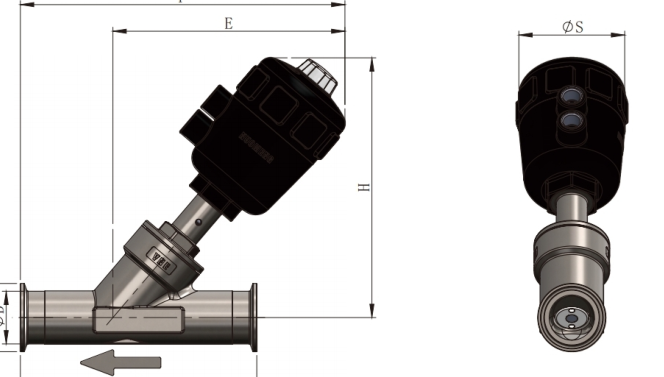

技術參數
| SIZE | D*T | L | S | E | F | H | ||||
| DN | NPS | DIN11850-1 | DIN11850-2 | ISO2037/ISO1127 BS4825 | 3A/ASME-BPE | |||||
| DN6 | 0.25" | 8*34 | 8*34 | 6.35*25 | 6.35*25 | 100 | 65 | 137 | 175 | 148 |
| DN8 | 0.375" | 10*34 | 10*34 | 9.53*25 | 9.53*25 | 100 | 65 | 137 | 175 | 148 |
| DN10 | 0.5" | 12*34 | 13*34 | 12.7*25 | 12.7*25 | 100 | 65 | 137 | 175 | 148 |
| DN15 | 0.75" | 18*34 | 19*34 | 19.05*25 | 19.05*25 | 100 | 65 | 137 | 175 | 148 |
| DN15Max | 0.75" | 18*50.5 | 19*50.5 | 19.05*50.5 | 19.05*50.5 | 120 | 65 | 137 | 185 | 148 |
| DN20 | / | 22*34 | 23*34 | 21.3*50.5 | / | 140 | 65 | 137 | 195 | 148 |
| DN25 | 1.0" | 28*50.5 | 29*50.5 | 25.4*50.5 | 25.4*50.5 | 140 | 65 | 136 | 193 | 152 |
| DN32 | 1.25" | 34*50.5 | 35*50.5 | 31.8*50.5 | / | 160 | 80 | 170 | 234 | 190 |
| DN40 | 1.5" | 40*50.5 | 41*50.5 | 38.1*50.5 | 38.1*50.5 | 175 | 80 | 172 | 240 | 192 |
| DN50 | 2" | 52*64 | 53*64 | 50.8*64 | 50.8*64 | 210 | 100 | 204 | 280 | 231 |
| DN65 | 2.5" | 70*91 | 70*91 | 63.5*77.5 | 63.5*77.5 | 210 | 100 | 204 | 280 | 235 |
| DN80 | 3" | / | / | 76.2*91 | 76.2*91 | 230 | 125 | 261 | 344 | 304 |
| DN80Max | 3.5" | 85*106 | 85*106 | 88.9*106 | / | 249 | 158 | 302 | 385 | 336 |
| DN100 | 4" | 104*119 | 104*119 | 101.6*119 | 101.6*119 | 260 | 158 | 329 | 409 | 368 |
| / | / | DN | DN | NPS | NPS | / | / | / | / | / |
