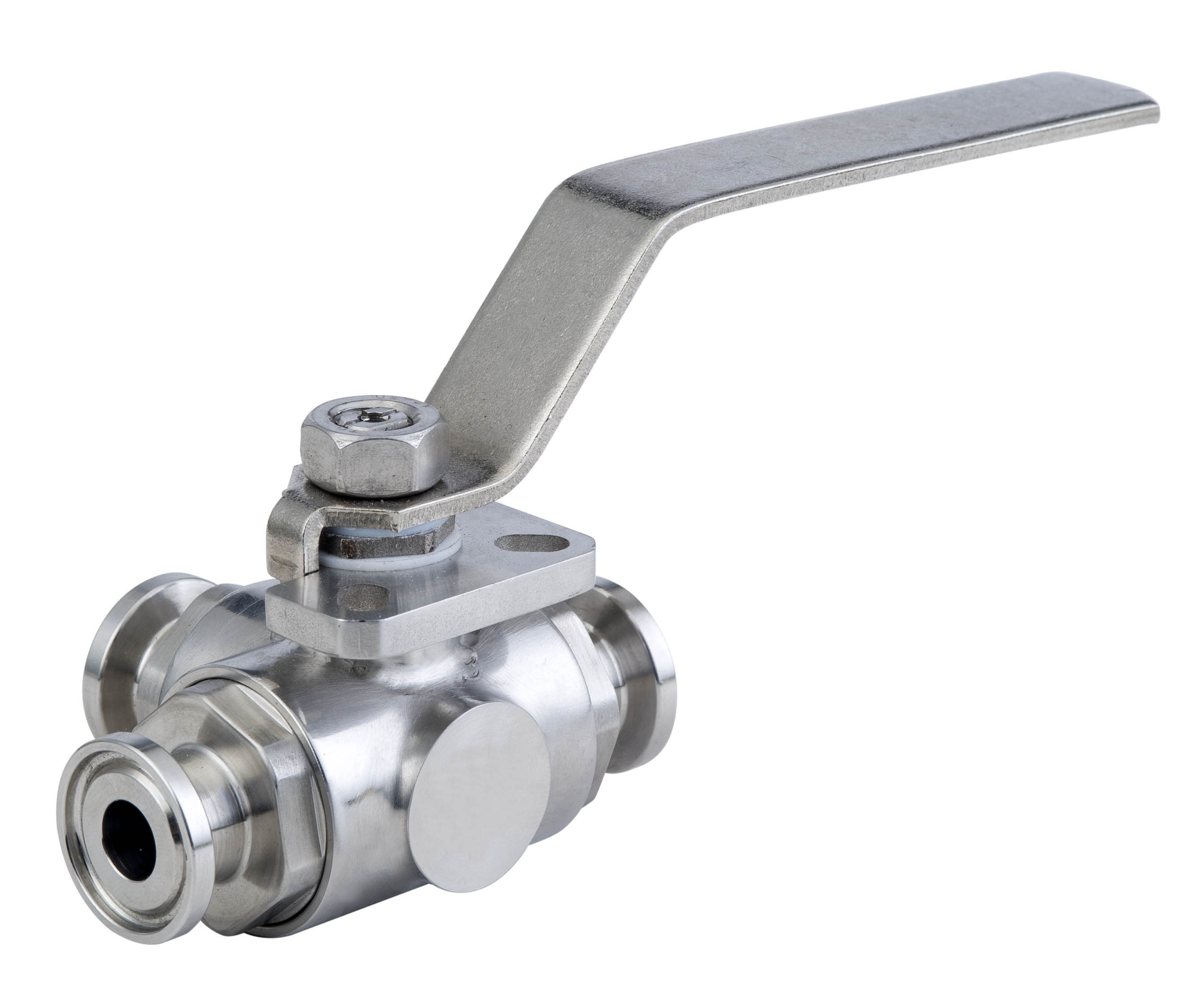

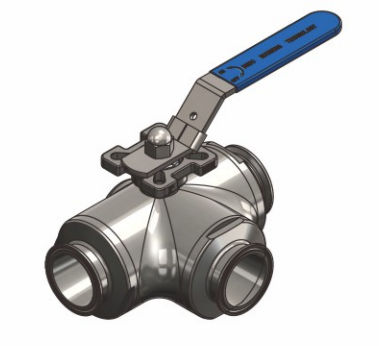

三通球閥有T型和L型。T 型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L三通球閥
型只連接相互正交的兩條管道，不能同時保持第三條管道的相互聯通，只起分配作用。三通球閥在管路中主要
用來做切斷、分配和改變介質的流動方向。
工作原理：
三通球閥的工作原理是靠旋轉閥芯來使閥門開啟或關閉。
安裝維護注意事項：
1.要留有閥柄旋轉的位置
2.不能用作節流。
3.帶傳動機構的球閥應直立安裝。

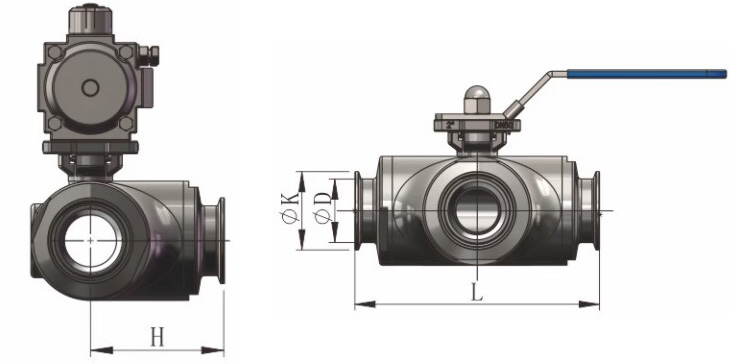

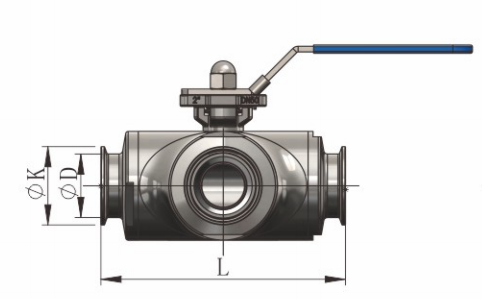

SIZE
K*D
L
H
DIN 11850-1
DIN 11850-2
ISO2037/ISO1127 BS4825
3A/ASME-BPE
DN15
0.75
34*18
34*19
25*19.05
25*19.05
125
62.5
DN25
1"
50.5*28
50.5*29
50.5*25.4
50.5*25.4
125
62.5
DN32
1.25
50.5*34
50.5*35
50.5*31.8
/
140
70
DN40
1.5"
50.5*40
50.5*41
50.5*38.1
50.5*38.1
150
75
DN50
2"
64*52
64*53
64*50.8
64*50.8
160
80
DN65
2.5"
91*70
91*70
77.5*63.5
77.5*63.5
180
90
DN80
3.0"
/
/
91*76.2
91*76.2
212
106
/
/
DN
DN
NPS
NPS
/
/
|
技術參數: |
|
|
驅動方式 |
不銹鋼手柄、鋁制氣動執行器(單作用、雙作用)、電動執行器 |
|
公稱尺寸 |
DN15-DN100 |
|
閥體配置 |
三通閥體 |
|
接液材質 |
ASTM A351 CF3M/CF8 |
|
非接液材質 |
ASTM 304 |
|
連接方式 |
對焊、卡箍、法蘭 |
|
工作壓力 |
DN10-DN100 PN16bar |
|
工作溫度 |
按密封圈材料性能 |
|
外表面粗糙度:Ra≤0.8μm以及≤0.4μm |
|
|
接液內表面粗糙度:≤Ra0.8μm以及≤Ra0.4μm |
|
