廣泛應用于制藥工程、生物工程、半導體工程、等反應釜投料口控制。
適用于處理粘性或有顆粒物的流體輸送。
快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。具有結構緊湊、拆裝方便等優點。
帶循環清洗排泄口，閥門內腔可接入CIP 在線清洗以及SIP高溫滅菌。
1.防脫出閥桿設計，保證最大程度的安全。
2.閥桿密封填料加厚多層V 型堆疊設計帶可調自補償裝置。
3.可按工況要求選配防靜電閥桿
4. 3A/ISO 潔凈卡箍式，卡箍增強設計
5.閥體結構無殘留設計
6.自排凈潔凈接觸液面
7.配置帶手柄的防塵蓋，在投料操作完成后可快速封蓋閥門投料口防異物落入反應釜。

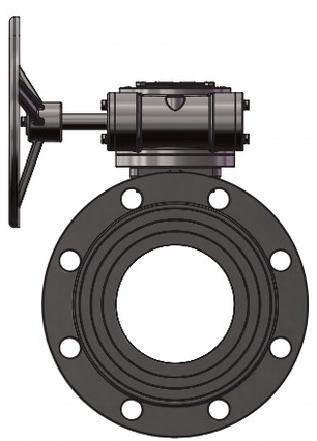

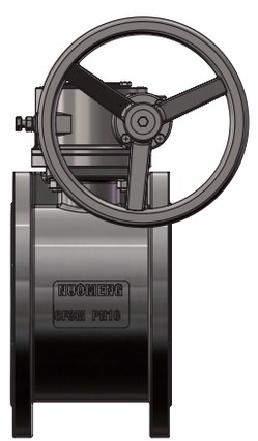

8.配置手動渦輪大幅減小閥門操作扭矩。
9.配置防爆回信器，根據現場環境可適配隔爆或本安防爆。
10.所有接液面密封材料采用增強型PTFE符合FDA177.1550以及GMP要求。
11.支持CIP在線清洗以及SIP高溫滅菌。
|

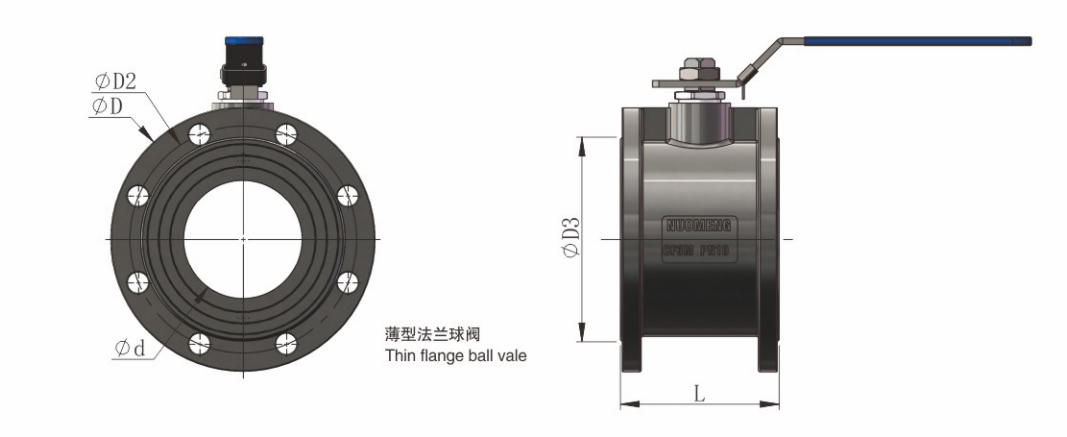

SIZE |
D |
D2 |
D3 |
d |
L |
|
DN15 |
95 |
65 |
45 |
15 |
38 |
|
DN20 |
105 |
75 |
59 |
20 |
40 |
|
DN25 |
115 |
85 |
68 |
25 |
44 |
|
DN32 |
140 |
100 |
78 |
32 |
54 |
|
DN40 |
152 |
110 |
88 |
38 |
62 |
|
DN50 |
165 |
125 |
102 |
49 |
81 |
|
DN65 |
185 |
145 |
122 |
64 |
101 |
|
DN80 |
200 |
160 |
138 |
80 |
118 |
|
DN100 |
220 |
180 |
155 |
95 |
150 |
|
技術參數 |
|
|
驅動方式 |
渦輪手柄、鋁制氣動執行器(單作用、雙作用)、電動執行器 |
|
公稱尺寸 |
DN80-DN300 |
|
閥體配置 |
投料閥體 |
|
接液材質 |
SS/HC/Ti |
|
非接液材質 |
SS |
|
連接方式 |
法蘭+快裝 |
|
工作壓力 |
DN80-DN300 PN16bar~PN63bar |
|
工作溫度 |
按密封圈材料性能 |
|
接液內表面粗糙度:≤Ra0.6μm≤Ra0.25μm |
|
|
外表面粗糙度:Ra≤0.8 μm以及≤0.4μm |
|
