適用與食品、釀酒、乳制品、飲料加工、制藥和化學工業等領域

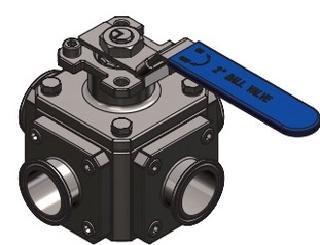

四通球閥的球芯是L型的。L型能能使四條正交的管道連接相互正交的兩條管道，可以起到分配的作用。

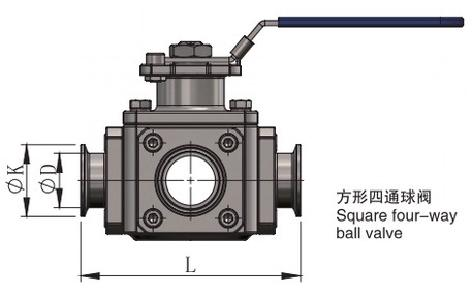

SIZE
K*D
L
DIN11850-1
DIN11850-2
ISO/SMS
3A/BPE
DN15
1/2"
34*18
34*19
25*19.05
25*19.05
158
DN20
3/4"
34*22
34*23
50.5*21.3
/
169
DN25
1"
50.5*28
50.5*29
50.5*25.4
50.5*25.4
185
DN32
11/4"
50.5*34
50.5*35
50.5*31.8
/
195
DN40
11/2"
50.5*40
50.5*41
50.5*38.1
50.5*38.1
232
DN50
2"
64*52
64*53
64*50.8
64*50.8
253
DN65
21/21
91*70
91*70
77.5*63.5
77.5*63.5
270
DN80
3"
/
/
91*76.2
91*76.2
270
DN80max
3.5"
106*85
106*85
106*88.9
/
292.2
DN100
4"
119*104
119*104
119*101.6
101.6*119
320
|
技術參數 |
|
|
驅動方式 |
鈑金手柄、鋁制氣動執行器(單作用、雙作用)、電動執行器 |
|
公稱尺寸 |
DN15-DN100 |
|
閥體配置 |
方形四通閥體 |
|
接液材質 |
SS/HC/Ti |
|
非接液材質 |
ASTM 304 |
|
連接方式 |
對焊、卡箍、法蘭 |
|
工作壓力 |
DN15-DN100 PN10bar |
|
工作溫度 |
按密封圈材料性能 |
|
外表面粗糙度:Ra≤0.8 μm以及≤0.4 μm |
|
|
接液內表面粗糙度:≤Ra0.6μm ≤Ra0.25μm |
|
