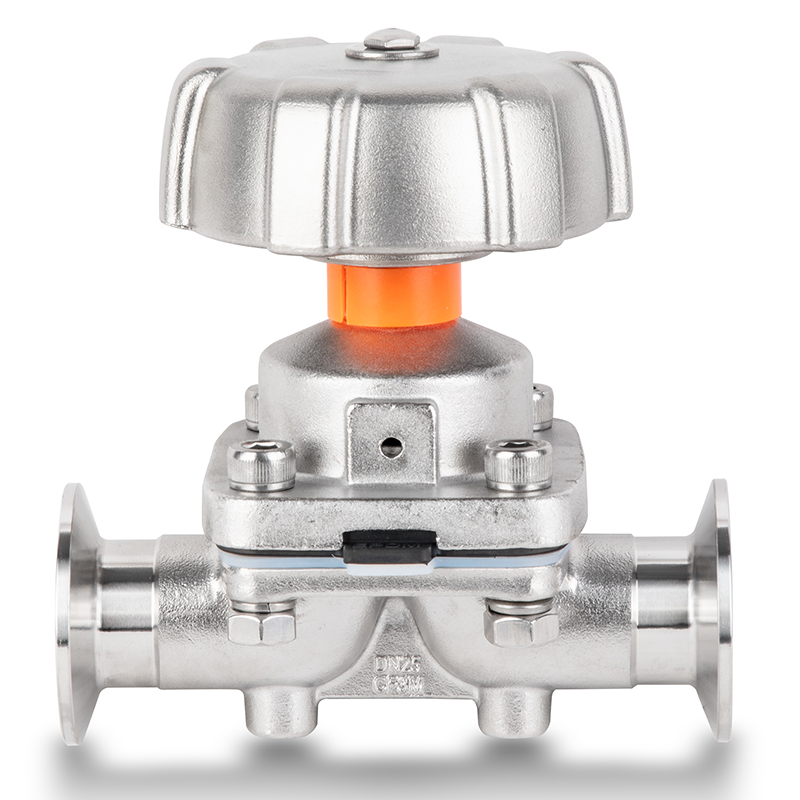

手動快裝隔膜閥（不銹鋼手輪）
- 適用于惰性、腐蝕性、液體和氣體介質
- 支持CIP/SIP
- 高溫滅菌
- 閥體和隔膜有多種材料選擇
- 密封調節器的無級最小流量調節
工作原理
隔膜閥常規狀態下為封閉狀態，此時膜片緊貼閥體的內腔，關閉著管道流體通向路徑。當隔膜閥需要清洗任務或
需要開啟任務時，通過手動旋轉手輪或驅動氣動控制執行裝置來帶動閥桿向上運動，球形膜片隨之向上彎曲，從
而使閥門行成導通狀態，則可實現清洗和開啟的目的。其中膜片把下部閥體內腔和上部閥蓋內腔隔開，使位于膜片
上部的閥桿、閥芯等零件不受介質的腐蝕，省去了填料密封結構，而且不會產生介質泄漏。優化的閥體設計，使清洗
液完全排泄，不會形成滯留現象。
技術參數
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | CF3M/F316L | 12 | 雙頭螺柱 | 304 |
| 2 | 膜片 | TFM1700 | 13 | 平鍵 | 304 |
| 3 | 背托 | EPDM | 14 | 螺母 | 304 |
| 4 | 閥芯 | CF8 | 15 | 蓋帽 | PC |
| 5 | 閥桿 | 430 | 16 | 內六角螺釘 | 304 |
| 6 | 螺母套 | H62 | 17 | 彈墊 | 304 |
| 7 | 六角螺母 | 304 | 18 | 緊定螺釘 | 304 |
| 8 | 限位墊片 | 304 | 19 | 閥蓋 | CF8 |
| 9 | 蓋型螺母 | ABS | 20 | 手輪 | 304 |
| 10 | 球面六角螺母 | 304 | 21 | 防塵蓋 | 304 |
| 11 | 平面軸承 | GCr15 | 22 | 螺母 | 304 |
