手動焊接隔膜閥
- 適用于惰性、腐蝕性、液體和氣體介質
- 操作手輪的耐化學性
- 閥體和隔膜有多重材料和設計
- 緊湊設計、空間狹小
工作原理
隔膜閥常規狀態下為封閉狀態，此時膜片緊貼閥體的內腔，關閉著管道流體通向路徑。當隔膜閥需要清洗任務或
需要開啟任務時，通過手動旋轉手輪或驅動氣動控制執行裝置來帶動閥桿向上運動，球形膜片隨之向上彎曲，從
而使閥門行成導通狀態，則可實現清洗和開啟的目的。其中膜片把下部閥體內腔和上部閥蓋內腔隔開，使位于膜片
上部的閥桿、閥芯等零件不受介質的腐蝕，省去了填料密封結構，而且不會產生介質泄漏。優化的閥體設計，使清洗
液完全排泄，不會形成滯留現象。
技術參數

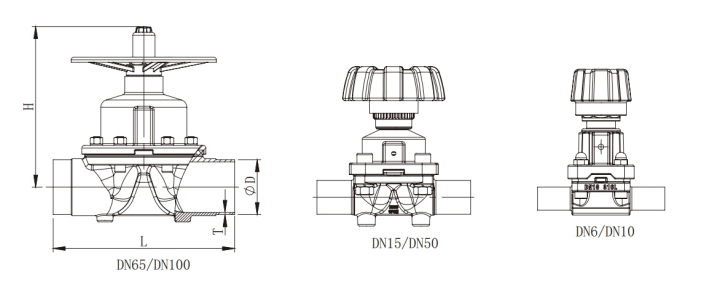

| SIZE | D*K | D*K | ||||||||
| DN | NPS | DIN11850-1 | DIN11850-2 | ISO2037/ISO1127 BS4825 | 3A/ASME-BPE | L | H | GB/T12456 | L | H |
| DN6 | 0.25" | 8*1.0 | / | 6.35*0.89 | 6.35*25 | 72 | 79.5 | / | / | 79.5 |
| DN8 | 0.375" | 10*1.0 | / | 9.53*0.89 | 9.53*25 | 72 | 79.5 | / | / | 79.5 |
| DN10 | 0.5" | 12*1.5 | 13*1.5 | 12.7*1.65 | 12.7*25 | 72 | 79.5 | 12*25 | 72 | 79.5 |
| DN15 | 0.75" | 18*1.5 | 19*1.5 | 19.05*1.65 | 19.05*25 | 108 | 99.5 | 18*50.5 | 108 | 99.5 |
| DN20 | / | 22*1.5 | 23*1.5 | / | / | 108 | 99.5 | 25*50.5 | 127 | 122 |
| DN25 | 1.0" | 28*1.5 | 29*1.5 | 25.4*1.65 | 25.4*50.5 | 127 | 122 | 32*50.5 | 146 | 148.5 |
| DN32 | 1.25" | 34*1.5 | 35*1.5 | / | / | 146 | 148.5 | 38*50.5 | 160 | 148.5 |
| DN40 | 1.5" | 40*1.5 | 41*1.5 | 38.1*1.65 | 38.1*50.5 | 160 | 148.5 | 45*64 | 160 | 148.5 |
| DN50 | 2" | 52*1.5 | 53*1.5 | 50.8*1.65 | 50.8*64 | 190 | 187 | 57*64 | 190 | 187 |
| DN65 | 2.5" | 70*2.0 | 70*2.0 | 63.5*1.65 | 63.5*77.5 | 216 | 233 | 76*91 | 216 | 233 |
| DN80 | 3" | / | / | 76.2*1.65 | 76.2*91 | 216 | 233 | / | / | / |
| DN80max | 3.5" | 85*2.0 | 85*2.0 | / | / | 252 | 279 | 89*106 | 252 | 279 |
| DN100 | 4" | 104*2.0 | 104*2.0 | 101.6*2.0 | 101.6*2.11 | 350 | 312 | 108*119 | 350 | 312 |
| / | / | DN | DN | NPS | NPS | / | / | DN | / | / |
